Plan d'une enceinte, 3/3. Mode lecture.
Les plans automatiques ne sont pas la description d'une réalisation, mais un calcul avec des paramètres figés et correctement réglés.
Toutes les limites des calculs, surtout pour les filtres passifs, s'appliquent aux plans automatiques.Un plan, ce sont 23 paramètres enregistrés dans une table de la base de données.
Le reste des informations nécessaires sont soit calculées, soit lues dans les autres tables de la base de données.
Ces paramètres sont :
Pour le haut-parleur de graves.
- Numéro d'ordre du haut-parleur de grave.
- Numéro du nombre, montage et branchement du haut-parleur de grave.
Pour l'Ampli.
- Facteur d'amortissement de l'ampli (branché sur l'enceinte).
- Puissance de l'ampli.
Pour le Tweeter et le filtre.
- Numéro d'ordre du haut-parleur de médium ou tweeter.
- Pente du filtre
- Fréquence de coupure (ou résistance en série pour un SUB).
- Impédance du tweeter.(si tweeter non défini en base de données).
- Délais du tweeter.(écart en +/- par rapport aux délais théoriques calculés).
- Branchement du tweeter. 0 = en phase, 1 = en opposition de phase.
- Taille des selfs de filtrage.
Pour l'enceinte de graves.
- Type de l'enceinte.
- Volume interne de l'enceinte.
- Masse mécanique de rayonnement arrière.
- Numéro des proportions de l'enceinte.
- Numéro de la forme de l'enceinte.
Pour l'évent pour enceinte bass-reflex.
- Fréquence d'accord de l'enceinte bass-reflex.
- Nombre d'évents.
- Entraxe des évents.
- Diamètre interne ou hauteur de l'évent.
- Largeur de l'évent si rectangulaire.
Pour l'enceinte dans la pièce.
- Le nombre d'enceintes.
- La distance d'écoute.
Les outils de calculs sont rigoureusement les mêmes que ceux que je mets à votre disposition :
Lorsqu'une mise à jour est faite sur un outil de calcul mis à votre disposition, le plan automatique est recalculé avec la mise à jour.
Si le plan que je vous propose ne vous va pas, demandez une mise à jour, ou un nouveau plan, avec les paramètres qui vous conviennent :
Il ne me faut que 5 minutes pour faire un plan, et encore moins pour une mise à jour...
Numéro du plan (pour demander une modification) : 1446 Amplificateur
Facteur d'amortissement de l'ampli : 100
Puissance crête minimale de l'ampli : 20 W
Haut-parleur passe-bas, grave, grave médium ou large bande :
Nb de haut-parleurs : 1 HP
Numéro du haut-parleur : 5590
Marque du haut-parleur : MONACOR
Référence du haut-parleur : SP-304PA
Diamètre du haut-parleur : 31 cm
Type du haut-parleur : STD
Sensibilité du ou des haut-parleurs (avec Mmra) : 94.0 dB/2.83V/m
Impédance du ou des haut-parleurs : 4 Ohms
Re du ou des haut-parleurs : 3.60 Ohms
Le du ou des haut-parleurs : 0.40 mH
Rrc pour ce ou ces haut-parleurs : 4.50 Ohms
Crc pour ce ou ces haut-parleurs : 19.75 mH
Haut-parleur passe-haut, tweeter ou compression :
Numéro du haut-parleur : 0
Marque du haut-parleur :
Référence du haut-parleur :
Type du haut-parleur :
Diamètre du haut-parleur : mm (Diamètre du dôme, ou de la sortie de la compression)
Sensibilité du haut-parleur : dB/2.83V/m
Fs : Hz
Fmin : Hz (Valeur du fabricant, le plus souvent pour un filtre à 12 dB/octave)
Pas de correcteur d'impédance RLC
Impédance du tweeter pour le calcul du filtre : 0.00 Ohms
Filtrage entre les deux haut-parleurs :
Numéro du filtre : ACTIF
Type du filtre : ACTIF
Pente du filtre : 0 dB/octave
Explication du filtre : Filtre actif
Fréquence de coupure : 0.0 Hz
Délai théorique du tweeter : 0 mm
Branchement du tweeter : En phase
Taille des selfs : 12/10eÉgalisation des niveaux :
Atténuateur : 0.0 dB
Impédance du tweeter pour le calcul de l'atténuateur : 0.00 Ohms
Enceinte :
Type d'enceinte : CLOS
Paramètre de l'alignement : 6
Volume de l'enceinte : 63.0 L
Mmra du haut-parleur dans l'enceinte : 5.33260 g
Proportions : 1.000 --- 1.168 --- 1.404 --- 77.7 sur baffle test 50 L
Forme : Plus haute --- Profonde --- Peu large
Épaisseur des planches :
Épaisseur des planches, côtés, fond, dessus, dessous : 22 mm
Épaisseur de la planche qui tient le haut-parleur : 22 mm
Épaisseur de la planche au niveau de l'évent : 30 mm
HP MONACOR SP-304PA en CLOS dans 63.0 L
Mise à jour : 4 décembre 2022
Référence du haut-parleur :
Marque Le site : MONACOR Liste de tous les HP : MONACOR
et de leurs principaux paramètres de T&SAvis sur la marque du HP Marque avec 40 ou plus références achetables. Référence SP-304PA Disponibilité du HP à la vente Les HP de Hi-Fi et SONO disponibles chez les marchants. Type du haut-parleur Standard Type calculé du haut-parleur GRAVE Diamètre calculé 31 cm --- 12'' Impédance normalisée 4 Ohms Date de création dans la base 2015-11-26 Date de modification dans la base 2020-08-31 Base de données Opérationnelle Numéro du HP 5590
Liste des plans disponibles pour ce HP :
Si le plan pour ce HP n'y est pas, ou s'il ne vous convient pas : Indiquez moi votre souhait, bouton "Contact, écrivez-moi" en 4-3.
Le nombre de plans pour 1 HP donné n'est pas limité.
Choix
Plan :
Cliquez
sur le
N°Haut-parleur Tweeter Ampli
FAFiltre Enceinte N°
NbMarque Référence Référence Diam
mmType
FiltreF
ou
RTaille
SelfType
EnceinteVB
LFB
LAli-
gne-
mentPro-
por-
tionFor-
me1446 1 MONACOR SP-304PA ----- 0 100 ACTIF 0 0 CLOS 63.0 0.0 6 2 1 1447 1 MONACOR SP-304PA ----- 0 100 ACTIF 0 0 CLOS 80.0 0.0 6 2 1
Constante de calcul :
Définition Paramètre Valeur Calculs intermédiaires Température de l'air Temp 20.0 °C Pression de référence à 0 m : 101325.0 Pa
Pression à 50.0 m : 100725.8 Pa
Ro air sec = 1.20 kg/m3
C air sec = 343.10 m/s
Ro vapeur = 0.74 kg/m3
C vapeur = 435.22 m/sAltitude H 50.0 m Humidité relative de l'air Hr 40.0 % Célérité du son C 343.707 m/s Masse volumique de l'air à 40% d'Hr Ro 1.194 kg/m3 Impédance du milieu Zi 410.3 kg/(m2*s)
Nombre de HP :
1 HP
1 HP visibles de l'extérieur, 0 HP caché à l'intérieur.Coefficient
ReCoefficient
VASCoefficient
SdCoefficient
Mms1.000 1.000 1.000 1.000
Ampli et filtre :
Résistance interne de l'ampli
et des câbles de branchementRg 0.08 Ohms AMPLI A TRANSISTORS Résistance du filtre passif Rf 0.00 Ohms FILTRE ACTIF
Si vous l'avez oublié ou si vous ne le saviez pas, calculez le filtre passif pour déterminer Rf : C'est absolument indispensable.
Vous devez connaitre trois choses, la fréquence de coupure, la pente de coupure, et le diamètre du fil des selfs (12/10e par défaut).
Le médium ou tweeter n'ont aucune importance à ce niveau, prenez ceux dont la référence est ---.
Les deux valeurs Rg et Rf modifient le Qts du haut-parleur, parfois de façon sensible.
Le volume sera plus grand, l'évent plus long.
Parfois le type d'enceinte souhaitée ne sera plus possible, ou deviendra possible alors qu'il ne l'était pas.
Après le calcul du filtre, vous reviendrez directement ici, et ce beau tableau orange ne sera pas affiché.
Si vous avez effectivement un filtre actif, ne tenez pas compte de ce message, ne cliquez pas sur le bouton.
Baffle ou enceinte conseillés pour le MONACOR SP-304PA :
Enceintes bass-reflex et closes :
Fsb et Qtsb sont calculés avec Mmsb = Mms + Mmra, et avec éventuellement une masse ajoutée à la membrane Majout de 0.0 g.
Conséquence, Fsb < Fs et Qtsb > Qts.
Baffle plan :
Fsp et Qtsp sont calculés Mmsp = Mms + Mmrf, et avec éventuellement une masse d'air ajoutée à la membrane Majout de 0.0 g.
Conséquence, Fsp < Fs et Qtsp > Qts.
S'applique pour une utilisation Hi-Fi ou SONO de haute qualité. Ne s'applique pas pour la Hi-Fi embarquée, et la SONO boum-boum. |
|||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Critères de choix | Paramètre | Valeur | Avis | ||||||||||||||||||||||||||
Pavillon avant, avec un volume clos à l'arrière du HP |
Qts | 0.529 | ♦ | ||||||||||||||||||||||||||
Pavillon arrière, BLH ou escargot | Qts | 0.529 | ♦ | ||||||||||||||||||||||||||
Bass-reflex | Qtsb | 0.551 | ♦ | ||||||||||||||||||||||||||
Bass-reflex de très grand volume | Qtsb | 0.551 | ♦ | ||||||||||||||||||||||||||
Enceinte à radiateur passif | Qts | 0.529 | ♦ | ||||||||||||||||||||||||||
4th, 6th et 7th order bandpass | Qts | 0.529 | ♦ | ||||||||||||||||||||||||||
1/4 d'onde ou TQWT | Qts | 0.529 | ♦ | ||||||||||||||||||||||||||
Fs | 35.80 Hz | ♦ | |||||||||||||||||||||||||||
Enceinte close, simple | Fsb/Qesb | 53.8 Hz | ♦ | ||||||||||||||||||||||||||
Enceinte close, Transformée de Linkwitz | Qts | Idéal pour Qts >= 0.7 | ♦ | ||||||||||||||||||||||||||
Baffle plan | Qtsp | 0.557 | ♦ |
La base de données à une devise : Pour voir la vie en rose, restez dans le vert !!!
Le jaune reste possible, évitez l'orange, fuyez le rouge.
Domaine d utilisation enceinte close du MONACOR SP-304PA :
Exlications sur le domaine d'utilisation d'un haut-parleur en enceintes closes.
Fsb et Qesb sont calculés avec une masse mécanique de rayonnement arrière Mmra de 5.333 g et avec une masse ajoutée à la membrane Majout de 0.0 g.
Définition Paramètre Valeur Formules de calcul Adaptation aux enceintes closes Fsb/Qesb 53.8 Hz 50 < Fsb/Qesb < 80 : Adapté aux enceintes closes Adaptation aux enceintes closes
avec une transformée de Linkwitz--- --- Tout les HP sans restriction
Il existe trois zones différentes pour réaliser une enceinte close :
Qtc <= 0.500
Un boost permet d'ajouter du gain pour avoir du grave et remonter ainsi le Qtc à 0.577 ou à 0.707.
Le HP doit avoir un Xmax assez grand pour supporter le boost, l'ampli doit être puissant, et vous devez vérifier que le SPL du HP boosté ne sera pas trop faible.
0.500 < Qtc <= 1.100
C'est la zone d'utilisation normale d'un HP en clos sans correction électronique, si Fsb/Qesb est dans la bonne plage de valeurs.
La réponse la plus étendue dans le grave est obtenue avec un Qtc de 0.707.
La meilleure réponse sur une impulsion, et à l'écoute, est obtenue avec un Qtc de 0.577.
Quand vous dépassez un Qtc de 0.900 ou 1.000, la bosse dans le grave n'est plus négligeable.
Qtc > 1.100
Une transformée de Linkwitz permet de raboter la bosse dans la courbe de réponse.
Un boost permet aussi de rajouter du grave dans les même conditions que pour Qtc = 0.500.
Le tableau est réalisé pour des Qtc précis, et toutes les valeurs intermédiaires sont possibles.
Lorsque vous ajoutez un boost et/ou une transformée de Linkwitz, le Qtc est celui correspondant à une enceinte close avec un HP et une courbe de réponse identique.
Qtc est toujours supérieur à Qtsb. Quand Qtc devient proche de Qtsb le volume tend vers l'infini.
Les valeurs pour Qtc < Qtsb ne sont pas affichées, parce qu'elles n'existent pas.
Avec une transformée de Linkwitz les tableaux ci-dessous ne sont peut-être pas utiles :
Vous pouvez obtenir théoriquement Ft et Qt de votre choix, dans le volume Vb de votre choix.
La limite est dans la puissance de l'ampli, dans la tenue en puissance du HP, dans le Xmax du HP.
Avec un HP de 21 cm VISATON B200, la limite est Ft = Fc / 1.32
Avec un HP plus gros qui aurait un Xmax plus grand, je ne sais pas, la limite de 1.32 est conservée avec mes ALTEC 420-8B, des 38 cm large bande.
Mon tableau calcule Ft = Fc / 1.32 parce que je n'ai jamais pu valider plus bas à l'écoute.Pour les Qtc < 0.707, la transformée de Linkwitz est en jaune parce que vous demandez un déplacement plus important au HP qu'une simple enceinte close.
Plus le Qtc est élevé, moins vous demandez de déplacement à la membrane autour de la fréquence de coupure à -3 dB.
Les bas-médiums :
Une enceinte close avec Fc et Qtc, c'est comme un filtre électrique du 2eme ordre avec F = Fc et Q = Qtc.
Dans ce cas la coupure est acoustique.Il est possible de mettre en série plusieurs filtres, pour obtenir un résultat du 3eme, 4eme ou 5eme ordre.
Le chapitre La mise en série des filtres du 1ere et 2eme ordre explique les combinaisons qui marchent pour avoir un résultat en Butterworth ou en Bessel avec la pente de coupure souhaitée.
Enceinte close pour haut-parleur de bas médium, avec les indications pour le filtre passe-haut, pour le MONACOR SP-304PA
Filtre Volume clos Filtre à 6 dB Filtre à 12 dB Type Ordre Qtc Fc F Q F Butterworth 2 0.707 Fc Butterworth 3 1.000 Fc Fc Butterworth 4 0.541 Fc 1.307 Fc Butterworth 4 1.307 Fc 0.541 Fc Butterworth 5 0.618 Fc Fc 1.618 Fc Butterworth 5 1.618 Fc Fc 0.618 Fc
C'est une solution mixte, avec une partie du filtre en acoustique et une autre électrique, mais avec l'obligation de respecter les règles globales pour avoir la coupure théorique Butterworth souhaitée.
Il va sans dire que pour faire un filtre passif qui marche avec une coupure à Fc, un correcteur d'impédance RLC à Fc est indispensable.
Si vous ne voulez pas mettre ce correcteur d'impédance, ce n'est même pas la peine d'essayer les solutions proposées, regardez la bosse d'impédance de part et d'autre de Fc, et souvenez vous qu'un filtre passif demande une impédance constante.
Enceinte close pour tous les usages :
Enceinte close pour tous les usages, pour le MONACOR SP-304PA
Qtc Vb Fc F3 Ft =
Fc / 1.32Formules de calcul Clos pour
graves
F à -3 dBTransformée
de Linkwitz
à FtClos pour
bas-médium
filtre passif à FcClos pour
médium
filtre > 4*FcL Hz Hz Hz Hz Hz Hz Hz 0.577 1231.5 36.0 45.8 27.2 Vb = Vas/((0.577/Qtsb)2-1)
Fc = 0.577*Fsb/Qtsb45.8 27.2 4*Fc=144 0.618 456.8 38.5 44.9 29.2 Vb = Vas/((0.618/Qtsb)2-1)
Fc = 0.618*Fsb/Qtsb44.9 29.2 Fc=38.5 4*Fc=154 0.707 181.7 44.1 44.1 33.4 Vb = Vas/((0.707/Qtsb)2-1)
Fc = 0.707*Fsb/Qtsb44.1 33.4 4*Fc=176 0.800 105.9 49.9 44.7 37.8 Vb = Vas/((0.800/Qtsb)2-1)
Fc = 0.800*Fsb/Qtsb44.7 37.8 4*Fc=199 0.900 70.3 56.1 46.5 42.5 Vb = Vas/((0.900/Qtsb)2-1)
Fc = 0.900*Fsb/Qtsb46.5 42.5 4*Fc=224 1.000 51.1 62.3 49.0 47.2 Vb = Vas/((1.000/Qtsb)2-1)
Fc = 1.000*Fsb/Qtsb49.0 47.2 Fc=62.3 4*Fc=249 1.100 39.3 68.6 51.9 51.9 Vb = Vas/((1.100/Qtsb)2-1)
Fc = 1.100*Fsb/Qtsb51.9 51.9 4*Fc=274 1.200 31.3 74.8 55.0 56.7 Vb = Vas/((1.200/Qtsb)2-1)
Fc = 1.200*Fsb/Qtsb55.0 56.7 4*Fc=299 1.300 25.7 81.0 58.4 61.4 Vb = Vas/((1.300/Qtsb)2-1)
Fc = 1.300*Fsb/Qtsb58.4 61.4 4*Fc=324 1.307 25.3 81.5 58.6 61.7 Vb = Vas/((1.307/Qtsb)2-1)
Fc = 1.307*Fsb/Qtsb58.6 61.7 Fc=81.5 4*Fc=326 1.400 21.5 87.3 61.8 66.1 Vb = Vas/((1.400/Qtsb)2-1)
Fc = 1.400*Fsb/Qtsb61.8 66.1 4*Fc=349 1.500 18.3 93.5 65.4 70.8 Vb = Vas/((1.500/Qtsb)2-1)
Fc = 1.500*Fsb/Qtsb65.4 70.8 4*Fc=374 1.600 15.8 99.7 69.0 75.6 Vb = Vas/((1.600/Qtsb)2-1)
Fc = 1.600*Fsb/Qtsb69.0 75.6 4*Fc=399 1.618 15.4 100.9 69.7 76.4 Vb = Vas/((1.618/Qtsb)2-1)
Fc = 1.618*Fsb/Qtsb69.7 76.4 Fc=100.9 4*Fc=403 1.700 13.8 106.0 72.7 80.3 Vb = Vas/((1.700/Qtsb)2-1)
Fc = 1.700*Fsb/Qtsb72.7 80.3 4*Fc=424 1.800 12.1 112.2 76.4 85.0 Vb = Vas/((1.800/Qtsb)2-1)
Fc = 1.800*Fsb/Qtsb76.4 85.0 4*Fc=449 1.900 10.8 118.4 80.2 89.7 Vb = Vas/((1.900/Qtsb)2-1)
Fc = 1.900*Fsb/Qtsb80.2 89.7 4*Fc=474 2.000 9.6 124.7 84.0 94.5 Vb = Vas/((2.000/Qtsb)2-1)
Fc = 2.000*Fsb/Qtsb84.0 94.5 4*Fc=499 N'ayez plus peur des Qtc élevés si vous disposez d'une correction électronique : La transformée de Linkwitz permet de linéariser la bosse dans la courbe de réponse, et d'étendre la réponse dans le grave.
Si la correction de la réponse est tout bénéfice pour la tenue en puissance et le déplacement de la membrane, étendre la réponse dans le grave demande un ampli puissant, un HP capable d'un déplacement important.Vous allez perdre en niveau sonore maximum possible, en SPL, si vous restez avec une coupure acoustique du 2eme ordre.
Avec une coupure électrique + acoustique du 5eme ordre, à condition d'avoir les électroniques numériques capable de la faire, vous gagnerez en SPL.
Bien utilisée, la transformée de Linkwitz est une solution absolument remarquable.
Volume d'enceinte close pour le CAR AUDIO :
Je suis un amateur de haute fidélité, neutre et fidèle.
Le but de ce chapitre est de savoir comment utiliser son haut-parleur pour avoir un son neutre et fidèle dans une voiture, et cela passe uniquement par une enceinte close, bien dimensionnée.Vous devez réaliser votre enceinte avec le volume Vb calculé ci-dessous, et correspondant à la taille de votre enceinte.
Si vous êtes très proche (à 0.05 près) du Qtc idéal, vous n'avez rien d'autre à faire.
Si la différence entre le Qtc calculé et le Qtc idéal est plus importante, il faut ajouter avec un égaliseur paramétrique une EQ à F = Fc, et avec le Q et le gain calculé avec rePhase.Si le Qtc calculé est < au Qtc idéal, vous allez manquer de grave, le gain de l'EQ sera positif.
Si le Qtc calculé est > au Qtc idéal, vous aurez trop de grave, le gain de l'EQ sera négatif.
Enceinte close, exclusivement pour le CAR AUDIO, pour le MONACOR SP-304PA
Volume de
la voitureIdéal Calculée Fc Qtc Fpic Pic Fc Vb Qtc Fpic Pic 3 m3 Petite 78 Hz 1.300 93.0 Hz 2.97 dB 78 Hz 28.2 L 1.251 94.5 Hz 2.70 dB 4 m3 Moyenne 72 Hz 1.300 85.8 Hz 2.97 dB 72 Hz 34.5 L 1.155 91.1 Hz 2.15 dB 6 m3 Grande 61 Hz 1.220 74.9 Hz 2.53 dB 61 Hz 54.4 L 0.979 *88.2 Hz 1.13 dB 11 m3 VAN américain 48 Hz 1.120 61.9 Hz 1.95 dB 48 Hz 123.2 L 0.770 0.0 Hz 0.11 dB
Paramètres de calculs de votre enceinte close pour le MONACOR SP-304PA.
Paramètres THIELE et SMALL sur baffle plan CEI du MONACOR SP-304PA :
Définition Paramètre Valeurs Formules de calcul. Unités MKSA Fréquence de résonance Fs 35.80 Hz Valeur de la base de données Volume d'air équivalent à l'élasticité de la suspension Vas 117.00 L Valeur de la base de données Résistance de la bobine au courant continu Re 3.60 Ohms Valeur de la base de données Résistance interne de l'ampli Rg 0.08 Ohms Facteur d'amortissement 100 sur 8 Ohms Résistance du filtre passif Rf 0.00 Ohms Si 0 : Pas de filtre ou filtre actif Coeficient de surtention mécanique Qms 3.870 Valeur de la base de données Coeficient de surtention électrique Qes 0.613 Qes*(Re+Rg+Rf)/Re Coeficient de surtention total Qts 0.529 Qms*Qes/(Qms+Qes) Type calculé Fs/Qts 67.6 Hz Fs / Qts Type GRAVE 55 < Fs / Qts < 140 Surface de la membrane Sd 514.00 cm2 Valeur de la base de données Rayon de la membrane Rd 12.79 cm racine(Sd/pi) Diamètre normalisé équivalent Diameq 31 cm Règles de calcul du diamètre Distance de mesure en Champs Proche Cp 28.1 mm Distance < à (Rd*2)*0.11 Fp 428 Hz Pour les fréquences < à 10950/(Rd*2) Distance de mesure en Champs Lointain comprise entre Cl1 --- Cl2 76.7 --- 102.3 cm Distance comprise entre (Rd*2)*3 et (Rd*2)*4 Distance de mesure à utiliser Clm 90 cm Moyenne des deux valeurs précédantes arrondie au cm Compliance acoustique de la suspension Cas 8296.9 Ncm5 Vas/(Ro*C2) Masse acoustique totale du diaphragme Mas 23.8 Kgm4 1/((2*Pi*Fs)2*Cas) Masse mobile mécanique Mms 62.934 g (C*Sd/(2*Pi*Fs))2*Ro/Vas = Mas*Sd2 Masse mécanique de rayonnement frontal Mmrf 6.662 g (8*Ro*Rd3)/3 Hauteur d'air impactée par Mmrf HMmrf 108.6 mm Mmrf/Ro/Sd Masse de la membrane Mmd 56.272 g Mms-Mmrf Résistance mécanique Rms 3.658 Kg/s 2*Pi*Fs*Mms/Qms Compliance de la suspension Cms 0.314 mm/N 1/(2*Pi*Fs)2/Mms Raideur de la suspension K 3184 N/m 1/Cms Facteur de force B.L 9.115 N/A (2*Pi*Fs*Mms*Re/Qes)1/2 B.L/Mms B.L/Mms 144.8 m/s2/A Ce n'est pas un critère de choix Puissance AES ou nominale Paes 175 W Valeur de la base de données Elongation linéaire de la membrane Xmax ±3.25 mm Valeur de la base de données Xmax PP pp6.50 mm 2*Xmax Volume d'air déplacé par la membrane Vd 167.05 cm3 Sd*Xmax Déplacement du point repos de la
membrane en position verticaleXvert 0.63 mm Mmd*9.81*Cms Rendement % Rend 0.851 % (4*Pi2/C3)*(Fs3*Vas/Qes)*100 Constante de sensibilité Cste sens 112.13 dB 10*LOG(Ro*C/2/Pi)-20*LOG(2*10-5) Sensibilité avec filtre et ampli dans 2*Pi
Valable uniquement dans le grave et le bas médiumSens 2.83V 94.7 dB/2.83V/m 10*LOG(Rend/100)+112.13
+10*LOG(8/Re)+20*LOG(Re/(Re+Rg+Rf))Sens W 91.2 dB/W/m 10*LOG(Rend/100)+112.13+20*LOG(Re/(Re+Rg+Rf)) Atténuation du filtre passif Att filtre -0.19 dB 20*LOG(Re/(Re+Rf+Ra) Inductance de la bobine Le 0.40 mH Valeur de la base de données
Une inductance élevée ralentit le message sonore
en s'opposant au passage du courantFréquence de coupure électrique Fe 1464 Hz 1/(2*Pi*(Le/(Re+Rg+Rf))) HP pas directif en-dessous de Dir 855 Hz C/(Pi*Rd) HP directif avec des lobes au-dessus de Dir1 1639 Hz C/((1.044*Pi/2)*Rd) Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, Fs, Vas, Re, Qms, Qes, Sd, Le, Xmax et Paes.
Paramètres THIELE et SMALL en enceinte du MONACOR SP-304PA :
La valeur de la Masse mécanique de rayonnement arrière Mmra retenue pour les calculs en enceinte est une valeur moyenne, calculée à partir des plans d'enceintes proposés dans ce site, pour des haut-parleurs de même diamètre.
Cette valeur sera affinée lors de votre calcul d'enceinte, mais la valeur de départ est assez proche de la réalitée.
Définition Paramètre Valeurs Formules de calcul Masse mécanique de rayonnement arrière Mmra 5.333 g Moyenne dans le diamètre 31 cm
Affiné par itérations succéssivesMasse ajoutée à la membrane Majout 0.0 g Valeur entrée par vous Masse en mouvement dans l'enceinte Mmsb 68.266 g Mms+Mmra+Majout Fréquence de résonance dans l'enceinte Fsb 34.37 Hz 1/(2*Pi*racine(Cms*Mmsb)) Coeficient de surtention mécanique
dans l'enceinteQmsb 4.031 Qms*Fs/Fsb Coeficient de surtention électrique
dans l'enceinteQesb 0.639 2*Pi*Fsb*(Re+Rg+Rf)*Mmsb/B.L2 Coeficient de surtention total
dans l'enceinteQtsb 0.551 Qmsb*Qesb/(Qmsb+Qesb) Type calculé pour cette utilisation Fsb/Qtsb 62.3 Hz Fsb/Qtsb Type GRAVE 55 < Fs / Qts < 140 Rendement % dans l'enceinte Rendb 0.708 % 4*Pi2/C3*Fsb3*VAS/Qesb*100 Sensibilité avec filtre et ampli dans 2*Pi
Valable uniquement dans le grave et le bas-médiumSens 2.83Vb 94.1 dB/2.83V/m 10*LOG(Rendb/100)+112.13
+10*LOG(8/Re)+20*LOG(Re/(Re+Rg+Rf))Sens Wb 90.6 dB/W/m 10*LOG(Rendb/100)+112.13+20*LOG(Re/(Re+Rg+Rf)) Atténuation du filtre passif Att filtre -0.19 dB 20*LOG(Re/(Re+Rf+Ra) Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, Fs, Vas, Re, Qms, Qes, Sd, Le, Xmax et Paes.
Calcul de votre enceinte close :
Définition Paramètre Valeur Formules de calcul Volume clos Vb 63.0 L Volume de calcul Qmc pour 63.0 L Qmc 6.813 Qms*racine((VAS/VB)+1) Qec pour 63.0 L Qec 1.080 Qes*racine((VAS/VB)+1) Qtc pour 63.0 L Qtc 0.932 Qts*racine((VAS/VB)+1) Cmb pour 63.0 L Cmb 0.169 mm/N Cms*VB/VAS Cmt pour 63.0 L Cmt 0.110 mm/N Cms*Cmb/(Cms+Cmb) Fc pour 63.0 L Fc 58.1 Hz Fs*racine((VAS/VB)+1) F3 pour 63.0 L en champs libre F3 47.3 Hz Chapitre enceinte close
HP sans correction F-3 dB pour 63.0 L en champs libre F à -3 dB 47.2 Hz Arrondi au 0.1 Hz le plus proche. F-6 dB pour 63.0 L en champs libre
(Niveau à -3 dB dans votre salon)F à -6 dB 39.0 Hz F-12 dB pour 63.0 L en champs libre F à -12 dB 27.9 Hz Fréquence de départ de l'asymptote à 12 dB/octave F-0 dB 58.1 Hz Calculée à Fc E0 dB asymptote -0.61 dB Qenceinte 0.932 10( E0 dB asymptote / 20 ) Correction de la phase acoustique de cette enceinte avec F = 58.1 Hz et Q = 0.932 --- Dans RePhase : Box : Closed Q=0.9 à 58.1 Hz.
Avant de croire ceux qui écrivent de ne pas corriger la phase dans le grave à cause du prérinding, faites l'essai à l'écoute sur votre système...

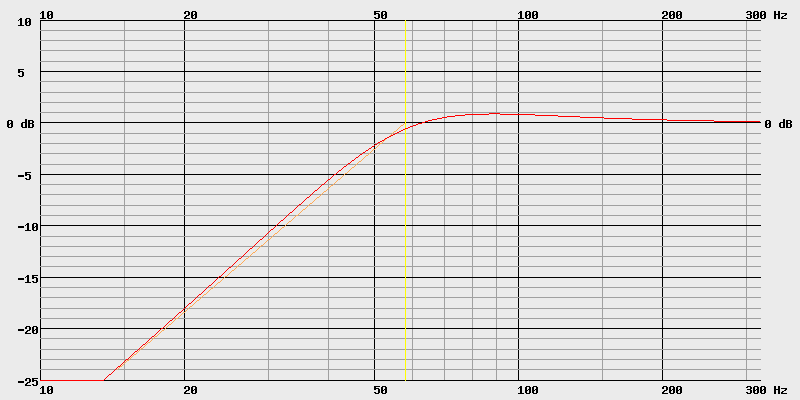

Courbe de réponse du MONACOR SP-304PA, VB = 63.0 L, Fc = 58.1 Hz, Qtc = 0.932, le 0 dB correspond à 94.1 dB/2.83V/m.
Rouge : Courbe de réponse sans correction.
Jaune : Asymptote pour le calcul de la correction dans RePhase.![]()
Déplacement de la membrane, SPL, Puissance :
HP sans correction Définition Paramètre Valeur Formules de calcul Elongation maximum
pour 2.83 V et 94.1 dB à 1 mFXmax 38.6 Hz Précision du calcul : 0.5 Hz XXmax ±1.23 mm Elongation maximum
pour 92 dB à 1 mV92 2.22 V Recalculé avec la tension
Pour comparer les HP entre euxX92 ±0.97 mm P92 1.4 W Niveau maximum
pour ± 3.25 mm à 1 mSPL 102.5 dB Calcul théorique qui ne tient
pas compte des effets thermiqueV 7.48 V Impédance pour le calcul de la puissance Z 3.6 Ohms à 306.1 Hz, voir la courbe d'impédance Puissance minimale de l'ampli Pmin 15.4 W sur 3.6 Ohms
Courbe de déplacement de la membrane duMONACOR SP-304PA, VB = 63.0 L.
Bleu : HP sans correction avec 7.48 V, pour 102.5 dB.![]()
Impédance :
Définition Paramètre Valeur Formules de calcul Inductance de la bobine Le 0.40 mH Valeur de la base de données Résistance de la bobine au courant continu Re 3.60 Ohms Valeur de la base de données Bosse d'impédance F 58.2 Hz Précision du calcul : 0.1 Hz Z 26.32 Ohms Minimum dans le bas médium F 306.1 Hz Précision du calcul : 2.5 Hz
Si F=600 Hz, Le=0 mH, Z est estimé.Z 3.6 Ohms
Rouge : Courbe d'impédance du MONACOR SP-304PA, VB = 63.0 L.
Bleu : Courbe de phase électrique.![]()
Impédance acoustique :
Comparez les valeurs à 100 Hz, entre plusieurs HP.
Plus la valeur de l'impédance acoustique est élevée, meilleur est le couplage avec l'air ambiant de la pièce d'écoute, meilleur est le rendu de grave.
Doubler le nombre de HP, ou la surface de la membrane, multiplie par 4 l'impédance acoustique.
Passer d'un 21 cm de 220 cm2 à un 38 cm de 880 cm2 multiplie par 16 l'impédance acoustique.
Pourquoi ce calcul ?
Pour tordre le coup à l'idée qu'un HP de petit diamètre avec un grand déplacement de la membrane peut être équivalent à un autre HP de plus grand diamètre et avec un plus faible déplacement de la membrane.
Si l'équivalence existe sur le nombre de m3 déplacé par les membranes, cette équivalence n'existe plus du tout sur l'impédance acoustique.
Le bon rendu du grave est bien caractérisé par l'impédance acoustique, et pas du tout par le nombre de m3 déplacé par la membrane.
Les valeurs de comparaison à 92 dB un peu plus bas dans le chapitre vous donnent ce dont vous avez besoin pour le constater sur vos choix de HP.Un volume Vb différent ne changera pas la valeur de l'impédance acoustique.
Le seul critère est la surface Sd de la membrane.
Vous voulez augmenter l'impédance acoustique ? Prenez un HP de plus grand diamètre, ou utilisez 2 ou 4 HP montés cote à cote...
Impédance acoustique pour une surface HP de 514 cm2 Fréquence Valeur Impédance acoustique à 100 Hz. F = 100 Hz 0.571 Impédance acoustique moyenne au-dessus Fd = 832 Hz.
L'impédance acoustique ondule un peu pour les fréquences supérieures.Fd = 832 Hz 23.620
L'image ci-dessous a été calculée sous Excel avec les valeurs des surfaces moyennes des haut-parleurs dans chaque diamètre.
C'est uniquement la partie réelle de l'impédance acoustique que je vous montre, la partie imaginaire arrivera plus tard.
C'est bien suffisant pour montrer l'intérét d'utiliser un haut-parleur de grand diamètre : Plus l'impédance acoustique est élevée, meilleur est le rendu du grave.La qualité du grave ce n'est pas la fréquence de coupure à -3 dB, c'est l'impédance acoustique, c'est aussi le 60 à 300 Hz au bon niveau par rapport au médium aigu, voir La courbe cible pour y arriver
![]()
Atténuation thermique en utilisation SONO :
Définition Paramètre Valeur Formules de calcul Courant dans la bobine du HP I 2.07 A sur 3.6 Ohms Courant dans la bobine du HP I8 1.39 A sur 8 Ohms Atténuation thermique Att th 1.2 dB I80.65 Niveau maximum pratique pour ±3.25 mm
avec 1 enceinte à 1 mSPLp 101.3 dB SPL Tient compte des effets thermique
suivant une hypothèse moyenne.
Ce n'est pas un calcul exact.
C'est un moyen de ne pas oublier
un point qui peut être important.Niveau maximum pratique pour ±3.25 mm
avec 2 enceintes à 4 m
Distance critique d'écoute de la pièce : 3.00 mSPLp 94.8 dB SPL
Courbe d'atténuation thermique du MONACOR SP-304PA.
Rouge : Courbe théorique, sans atténuation thermique. Niveau maxi 102.5 dB SPL à 1 m pour 1 enceinte.
Bleu : Courbe pratique, avec atténuation thermique. Niveau maxi 101.3 dB SPL à 1 m pour 1 enceinte.
Vous pensez écouter la courbe rouge, vous écoutez la courbe bleu. Idéalement, il ne faut pas d'écart avant 101.3 dB SPL.
La droite verticale verte est positionnée à l'équivalent pour une enceinte de 101.3 dB SPL à 4 m avec 2 enceintes.![]()
En Hi-Fi, ou en home cinéma, le niveau d'écoute moyen est 15 dB en dessous que le niveau crête de 101.3 dB SPL que vous souhaitez.
L'atténuation thermique est pratiquement inexistante pour certain HP.
En Hi-Fi, l'atténuation thermique se regarde sur la courbe verticale jaune.
Quel niveau acoustique pouvez-vous atteindre dans votre pièce ?
Le niveau acoustique de référence, pour 1 enceinte à 1 m, est le niveau théorique calculé pour le déplacement maximum de la membrane, ou pour l'évent dans le cadre d'une enceinte Bass reflex.
Idéalement vous devriez avoir au moins 95 dB crête au point d'écoute, avec toutes vos enceintes : C'est possible avec deux enceintes équipées d'un haut-parleur de 21 cm dans les graves.
Beaucoup d'entre vous se contente de moins en appartement, ou avec des enceintes qui ont des petits HP dans les graves. 80, 85, 90, 95 dB ?
Certain surdimensionnent à 115 dB minimum au nom d'une norme du home cinéma pour les caissons de graves, norme qui a besoin d'être expliquée.Vous avez +3 dB à chaque fois que le nombre d'enceintes double en faisant l'hypothèse que chaque enceinte est branchée sur un canal d'ampli.
Vous avez -6 dB à chaque fois que la distance double.
Au delà de la distance critique de votre pièce d'écoute, vous avez 0 dB, comme indiqué sur le dessin ci-dessous.
Si vous ajoutez un SUB qui descend plus bas que vos autres enceintes, dans l'extrême grave, vous n'avez qu'une seule enceinte.
![]()
C'est à vous de calculer à partir de quelle longueur l'atténuation devient égale à 0 : en première approche, prenez la moitié de la longueur de votre pièce.
La distance critique d'écoute de la pièce se calcule avec le lien sur le site RT60.En home cinéma la norme demandait 115 dB(C) crête en mesure lente sur le canal LFE et 105 dB(A) crête sur les autres canaux, au point d'écoute.
Les 10 dB de plus sur le canal LFE sont pour passer une dynamique supérieure sur les effets dans les graves.
Ces chiffres ne sont plus en accord, sur les canaux principaux, avec les dernières normes utilisées en sonorisation : 102 dB(A) crête sur 15 mn pour les enceintes principales.
Avant de vouloir plus, pensez bien à vos oreilles, elles sont en danger même en respectant les normes.
J'ai toujours donné mon avis, et ça ne plaît pas à tous : avec 95 dB au point d'écoute, vous en avez assez...
Le niveau sonore de référence du MONACOR SP-304PA est :
Distance
des enceintes1 enceinte
1 SUB ou LFE2 enceintes 3 enceintes 4 enceintes 5 enceintes 7 enceintes A 0.25 m 114.5 dB SPL 117.5 dB SPL 119.3 dB SPL 120.6 dB SPL 121.5 dB SPL 123.0 dB SPL A 0.50 m 108.5 dB SPL 111.5 dB SPL 113.3 dB SPL 114.6 dB SPL 115.5 dB SPL 117.0 dB SPL A 0.75 m 105.0 dB SPL 108.0 dB SPL 109.8 dB SPL 111.0 dB SPL 112.0 dB SPL 113.5 dB SPL A 1.00 m 102.5 dB SPL 105.5 dB SPL 107.3 dB SPL 108.6 dB SPL 109.5 dB SPL 111.0 dB SPL A 1.50 m 99.0 dB SPL 102.0 dB SPL 103.8 dB SPL 105.0 dB SPL 106.0 dB SPL 107.5 dB SPL A 2.00 m 96.5 dB SPL 99.5 dB SPL 101.3 dB SPL 102.6 dB SPL 103.5 dB SPL 105.0 dB SPL A 2.50 m 94.6 dB SPL 97.6 dB SPL 99.4 dB SPL 100.6 dB SPL 101.6 dB SPL 103.1 dB SPL A 3.00 m 93.0 dB SPL 96.0 dB SPL 97.8 dB SPL 99.0 dB SPL 100.0 dB SPL 101.5 dB SPL A 3.50 m 91.7 dB SPL 94.7 dB SPL 96.5 dB SPL 97.7 dB SPL 98.7 dB SPL 100.1 dB SPL A 4.00 m 90.5 dB SPL 93.5 dB SPL 95.3 dB SPL 96.6 dB SPL 97.5 dB SPL 99.0 dB SPL A 4.50 m 89.5 dB SPL 92.5 dB SPL 94.3 dB SPL 95.5 dB SPL 96.5 dB SPL 98.0 dB SPL A 5.00 m 88.6 dB SPL 91.6 dB SPL 93.4 dB SPL 94.6 dB SPL 95.6 dB SPL 97.1 dB SPL A 5.50 m 87.8 dB SPL 90.8 dB SPL 92.6 dB SPL 93.8 dB SPL 94.8 dB SPL 96.2 dB SPL A 6.00 m 87.0 dB SPL 90.0 dB SPL 91.8 dB SPL 93.0 dB SPL 94.0 dB SPL 95.5 dB SPL
Plan et ébénisterie :
Le plan a été configuré avec une proportion et une forme de l'enceinte.
Vous pouvez demander un autre plan, ou faire modifier celui-ci si je l'ai fait pour vous, avec d'autres proportions, ou d'autres formes, de façon à correspondre exactement à votre besoin.
L'épaisseur des planches est indiquée dans le plan, vous pouvez demander une modification, par défaut c'est 22 mm qui est retenu.
2-5-1-9 : Calcul de la menuiserie de votre enceinte close, 5/6
Votre MONACOR SP-304PA à un diamètre normalisé de 31 cm, diamètre calculé à partir de sa surface Sd = 514.00 cm2.
Le saladier de votre haut-parleur, utilisé pour les calculs, est celui d'un 31 cm, sauf si vous avez modifié les dimensions.
La planche a deux côtes :
EP = Épaisseur planche qui tient le HP = 22.0 mm.
EP = Épaisseur planche au niveau de l'évent = 30.0 mm.
DEP = Décalage de la membrane = 1.3 cm.
DP = Diamètre du trou de montage = 28.4 cm.
Volume du trou dans la planche = 2.217 L.L'aimant a deux côtes :
EA = Épaisseur de l'aimant = 5.0 cm.
DA = Diamètre de l'aimant = 18.0 cm.
Volume de l'aimant = 1.272 L.La membrane conique a trois côtes :
BM = Diamètre bobine mobile = 7.5 cm. ( R1 = 3.75 cm. )
DM = Diamètre membrane = 25.6 cm. ( R2 = 12.8 cm. )
LM = Longueur membrane = 5.2 cm. ( H = 5.2 cm. )
Volume de la membrane = 1.230 L.Volume occupé par le HP dans votre enceinte = 1.272 + 1.230 - 2.217 = 0.285 L.
Vous devez ajouter le volume occupé par le HP au volume de l'enceinte trouvé à la simulation.
Si le volume est négatif, dans le cas d'une face avant épaisse, vous n'ajoutez pas, vous retranchez.
Calcul de la menuiserie de votre enceinte Close .
Volume occupé par 1 HP extérieur : 0.285 L
Volume d'amortissement poreux : 9.450 L
20% du volume d'amortissement pour le calcul : -1.890 L
Volume supplémentaire : 0.000 L
Volume trouvé à la simulation : 63.000 L
Volume de calcul de votre enceinte : 61.395 L
Epaisseur du bois : 22 mm
Coeficient de Hauteur : 1.404
Coeficient de Largeur : 1.000
Coeficient de Profondeur : 1.168
Hauteur interne : 47.0 cm
Largeur interne : 33.5 cm
Profondeur interne : 39.1 cm
Hauteur externe : 51.4 cm
Largeur externe : 37.9 cm
Profondeur externe : 44.3 cm
Diamètre du HP : 31 cm
Largeur de l'enceinte : 37.9 cmDiamètre du HP : 31 cm
Hauteur de l'enceinte : 51.4 cm
Baffle Step à : 453.4 Hz
A cette fréquence, le niveau théorique a
remonté de 3 dB, et de 1 à 2 dB en pratique.
Les proportion de votre enceinte sont bonnes s'il n'y a pas de différence
dans les fréquence de résonnance < 47.5 Hz. Elles sont mauvaises si < 24.1 Hz
La plus petite différence de votre enceinte est : 71 Hz.
Le calcul de la plus petite différence est réalisé sur 3 harmoniques, au dessus c'est la couche d'absorbant qui s'en charge.Résonance Hauteur : H1 = 366 Hz, H2 = 732 Hz, H3 = 1098 Hz.
Résonance Largeur : H1 = 514 Hz, H2 = 1027 Hz, H3 = 1541 Hz.
Résonance Profondeur : H1 = 440 Hz, H2 = 880 Hz, H3 = 1319 Hz.Fréquences classées : 366 - 440 - 514 - 732 - 880 - 1027 - 1098 - 1319 - 1541
Différence : 74 - 74 - 218 - 148 - 147 - 71 - 221 - 222Volume de référence : 20000 L, Seuil de référence : 6.9 Hz. Voir le PDF page 15/20 pour le seuil.
Seuil de détection = ( 20000 / 61.395 )1/3 * 6.9 = 47.5 Hz.
Les proportions des enceintes. A lire si vous êtes en orange ou rouge, il y a des pistes pour trouver la solution.Dessus et Dessous : Largeur 37.9 cm x Profondeur 44.3 cm x Epaisseur 22.0 mm
Faces avant : Largeur 37.9 cm x Hauteur 47.0 cm x Epaisseur 30.0 mm
Faces arrière : Largeur 37.9 cm x Hauteur 47.0 cm x Epaisseur 22.0 mm
Cotés droit et gauche : Profondeur 39.1 cm x Hauteur 47.0 cm x Epaisseur 22.0 mm
Masse mécanique de rayonnement arrière de l'enceinte 5.3376 g, du calcul 5.3326 g ==> Erreur 0.094 %
Passage d'un Mode de rayonnement dans 4Pi stéradian dans les graves
a un mode dans 2Pi stéradian dans le médium à 454 Hz pour les 37.9 cm de la face avant.Calcul terminé, avec une précision plus que suffisante sur Mmra
![]()
Un grand merci pour votre visite. --- Retour direct en haut de la page ---
![]()
Un grand-père facétieux disait à ses petits enfants que le grand truc blanc tout en haut du Puy-de-Dôme était un thermomètre géant : Quand il deviendra tout rouge il faudra vite se sauver, parce que le volcan va se réveiller !!!
Dôme Acoustique
Malgré les apparences, ce site internet n'est que celui d'un amateur passionné auvergnat.
"Amateur" doit être compris dans le sens "non professionnel", dans l'aspect financier de l'approche : Je ne vis pas des revenus de cette passion.
"Amateur" doit être compris dans le sens ou rien ne m'oblige à vous répondre, si vous êtes désagréable. C'est rare, mais le cas arrive de temps en temps.
Il y a un savoir-vivre élémentaire qui consiste à demander l'autorisation avant de reprendre tout ou partie de ce qui est écrit dans ce chapitre.
Je vous donnerai l'accord, demandez-le simplement pour être en règle. Sont exclues les demandes extravagantes.
Contrôle de validation W3C du code HTML 5 de la page, copiez l'adresse de la page avant de cliquer sur le lien.
Contrôle de validation W3C des CSS de la page, copiez l'adresse de la page avant de cliquer sur le lien.
Ce sont deux outils de contrôle pour le webmaster du site Dôme Acoustique, c'est inutile pour les utilisateurs.
Avoir le lien dans chaque page est plus simple pour les retrouver.
